Manuel de Tondeuse à Bol

Nom du modèle

  • VSS-BT13

  • VSS-BT16

  • VSS-BT19

Informations de sécurité

Veuillez lire attentivement les informations de sécurité suivantes avant d’utiliser ce produit. Ne pas suivre ces instructions pourrait entraîner des blessures graves et annulera toutes les garanties de produit et dégagera Vivosun de toute responsabilité.

  1. Veuillez lire attentivement ce manuel avant l’assemblage, l’utilisation ou l’entretien. Faites fonctionner la tondeuse conformément à toutes les lois et réglementations applicables.

  2. Ce produit contient des lames tranchantes et des câblages électriques. Portez toujours des gants de protection appropriés et manipulez avec soin lors de l’assemblage, de l’utilisation et de l’entretien.

  3. N’insérez ni les doigts ni d’autres objets dans la grille de l’écran.

  4. Utilisez ce produit uniquement pour tailler du matériel végétal. Ne l’utilisez à aucune autre fin.

  5. Rangez les lames en toute sécurité lorsqu’elles ne sont pas utilisées, et appliquez des protections sur les parties tranchantes.

  6. Gardez ce produit hors de portée des enfants.

  7. Nettoyez le produit uniquement avec un chiffon humide. Portez des gants de protection et soyez prudent lors du nettoyage.

  8. Le fabricant n’est pas responsable des dommages causés à ou par la tondeuse résultant d’une utilisation ou d’une installation incorrectes.

  9. Si vous remarquez un défaut ou des dommages au produit ou à ses composants, cessez immédiatement de l’utiliser et contactez-nous. N’essayez pas de remplacer ou de modifier des composants sans autorisation appropriée, car cela annulerait la garantie.

Contenu du produit

Image Nom Quantité

d442a769d3db5f9c173383698baaa56e

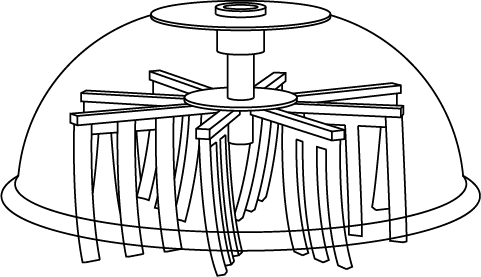

Dôme

1 PC

b33b8c7399406bb9e07eb282533b904c

Écran en maille

1 PC

aa24ff684807b1eafbe336fef639a41b

Conteneur en acier inoxydable

1 PC

1cce179066395c2aa015149de9444768

Poignée

1 PC

77f89e975cc6d8bef2867c76de444c84

Lame

2 PCS

3727c8db40fba8e8e3c5fe8c59cbc410

X-Blade

2 PCS

5db380d27ac12735f87e471474e3106c

Tapis antidérapant

1 PC

a98ac4bcba6da398eec836c6699fb54b

Cisailles

1 PC

5bb542b61ae1d7593a0e8f4ff62fcd9f

Ciseaux de type U

1 PC

bededbd09b18fca73ce3a71c9119ec7d

Vis

1 PC

ec5a61887e5fdd4a7716d5e9847657eb

Rondelle

2 PCS

c9085e1f66c3adc67c083af23d82381a

Clé hexagonale

1 PC

138fe1de9d24bc937cf0597cf3000e6a

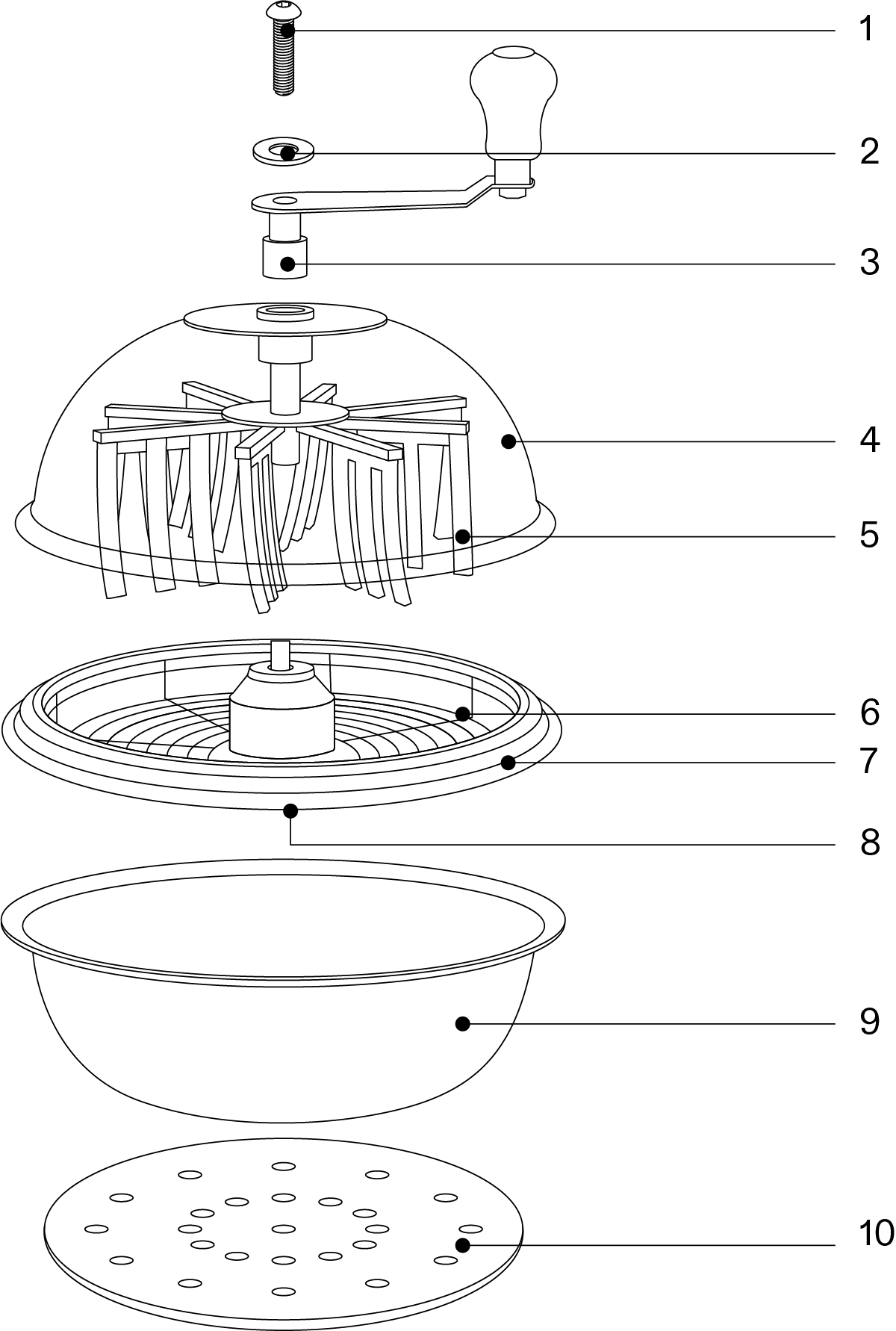

No. Description No. Description

1

Vis

2

Rondelle

3

Poignée rotative

4

Couvercle transparent

5

Rideaux de balayage

6

Écran en maille

7

Anneau d’étanchéité

8

Lames rotatives

9

Conteneur en acier inoxydable

10

Tapis antidérapant

Caractéristiques clés

eb4e2e9d98cc71cecf83ae28a8e8ba61

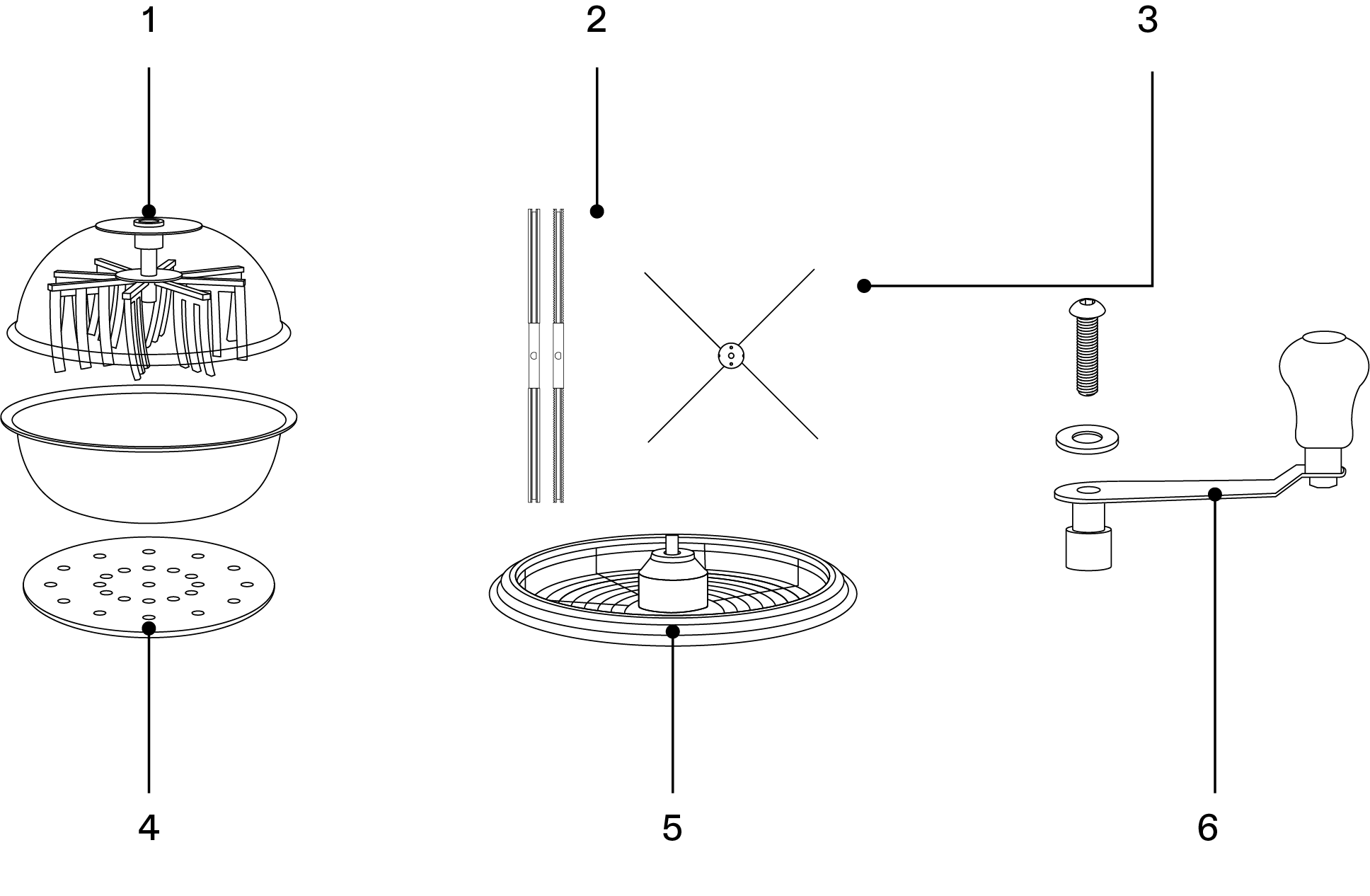

  1. DIFFÉRENTES TAILLES : Tondeuse à bol de 13" à 19" avec un dôme transparent et un conteneur en acier inoxydable.

  2. LAMES EN ACIER INOXYDABLE : Lames en acier inoxydable à quatre tranchants offrant des performances de coupe puissantes et une durabilité à long terme.

  3. TAILLAGE À SEC ET HUMIDE : Trois lames interchangeables conçues pour tailler aussi bien les bourgeons secs qu’humides.

  4. PROPRE & SÛR : Un dôme entièrement scellé et une base antidérapante assurent un taillage sûr, stable et sans désordre.

  5. MATÉRIAU DE QUALITÉ ALIMENTAIRE : Fabriqué à partir de matériaux de qualité alimentaire pour vous garder en sécurité et protéger votre santé.

  6. DESIGN ERGONOMIQUE : Poignée ergonomique et conception facilitant un taillage fluide et aisé.

Spécifications

VSS-BT13 VSS-BT16 VSS-BT19

Taille

φ13"

φ16"

φ19"

Méthode de taille

Manuel

Matériaux

Acier inoxydable (Lames, Conteneur, Écran en maille)

Silicone de qualité alimentaire (Rideaux de balayage, Anneau d’étanchéité)

Mode de taille

Taille humide, Taille sèche

Lames

Lame droite à quatre tranchants (Taille humide) Lame crantée à quatre tranchants (Taille sèche) X-Blade (Taille sèche)

Écran

Acier inoxydable, Espacement de 8mm

Utilisation

AVANT LE TAILLAGE

Choisissez la lame appropriée avant de tailler. Utilisez la lame droite (préinstallée) pour les bourgeons humides et la lame crantée ou X-Blade pour les bourgeons secs. Suivez les étapes ci-dessous pour changer les lames. Portez toujours des gants de protection et manipulez les lames avec soin lors du changement ou de l’ajustement.

CHANGEMENT DES LAMES

ÉTAPE 1

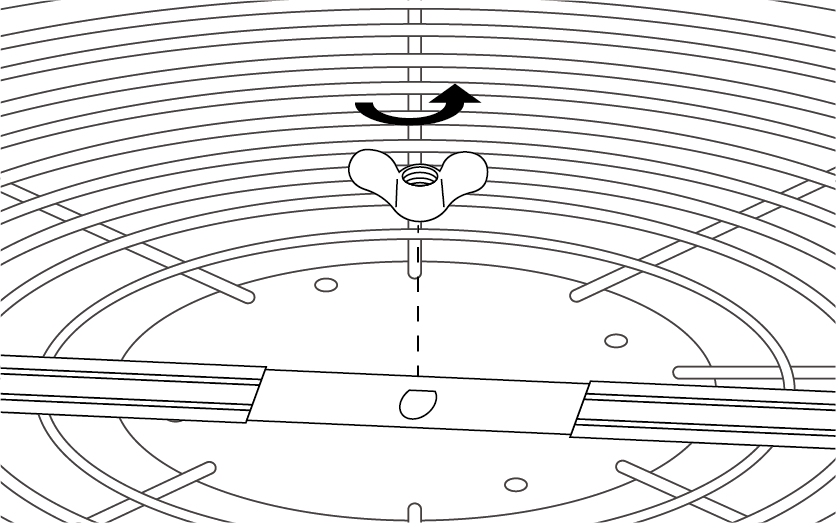

Dévissez l’écrou à ailettes du boulon central à l’arrière de l’écran en maille.

4278068529cb67accc7e86e458e28072

ÉTAPE 2

Retirez la lame et remplacez-la par une nouvelle. Il est recommandé de tenir le centre de la lame avec un chiffon doux pour la sécurité.

72b1bd67b0c44c3faa36fe576db0b181

ÉTAPE 3

Installez la nouvelle lame sur le boulon central à l’arrière de l’écran en maille, en la fixant avec les rondelles et l’écrou à ailettes.

a3eec1085f532a8444c636a6a82e11a1

d360fa35d40cf34b4d3c05e02031aa8c

ÉTAPE 4

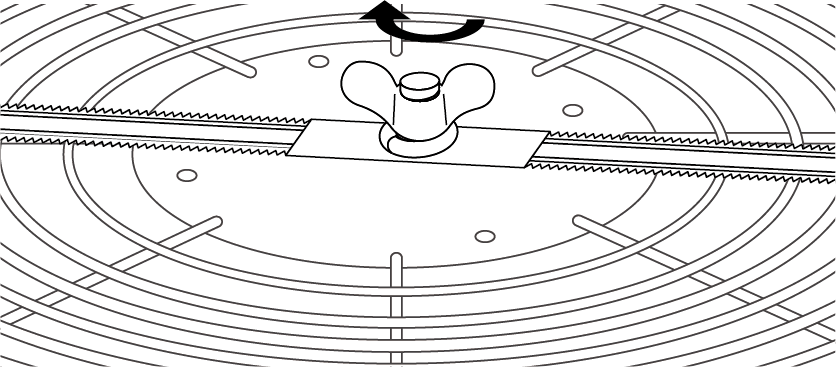

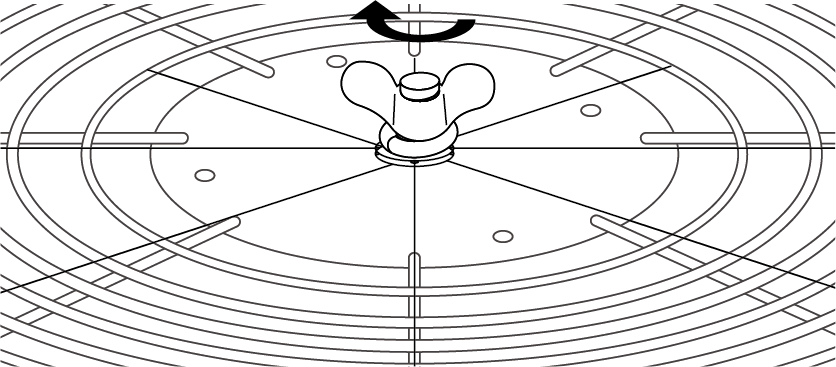

Serrez l’écrou à ailettes pour sécuriser la lame. Lors de l’utilisation des X-Blades, installez une seule lame à la fois, en gardant l’autre en réserve.

1a8f730089864a40cf18d57dda52c176

e075a60b9888965606c52addf85c8404

TAILLAGE

ÉTAPE 1

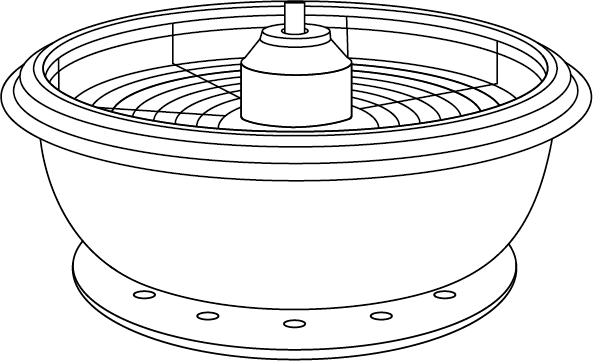

Sélectionnez une surface plane et stable et placez le tapis antidérapant sous le conteneur.

3061e6b4c60e7e58206ac5cd8c9faeca

ÉTAPE 2

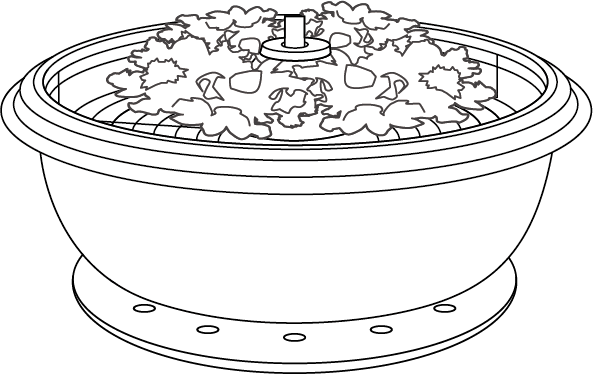

Placez les bourgeons ou les feuilles que vous souhaitez tailler sur l’écran en maille. Si nécessaire, utilisez des cisailles pour couper les branches ou les bourgeons pour les ajuster.

f2766ebdf717a30a360ff972d1a8f30f

ÉTAPE 3

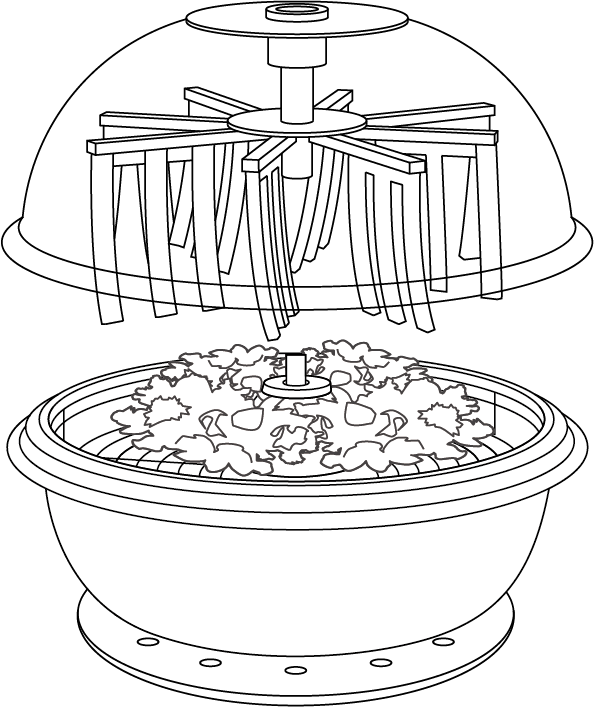

Fermez le dôme, en vous assurant que l’axe de rotation des rideaux de balayage est correctement aligné avec l’axe de l’écran.

9b1bce9f4e0e49e084c48445012bd418

ÉTAPE 4

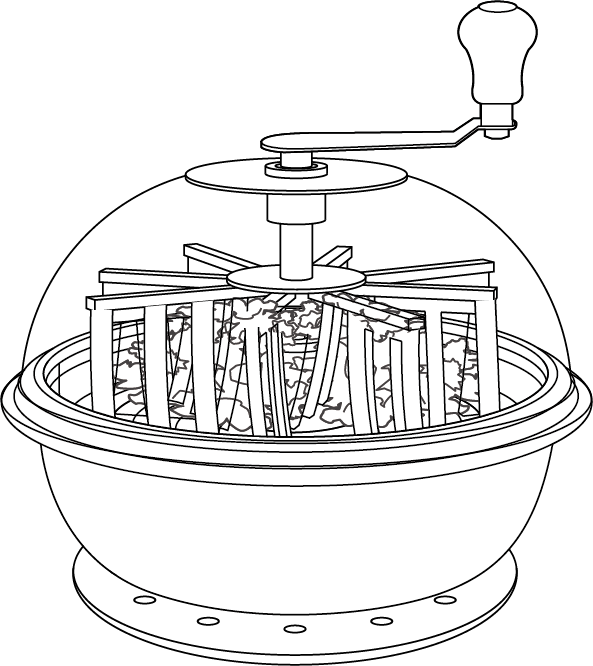

Insérez la poignée dans la fente au sommet du dôme et tournez-la dans le sens des aiguilles d’une montre. Les rideaux de balayage feront rouler les bourgeons ou les feuilles pendant que la lame sous l’écran les taille.

Remarque: Tournez toujours la poignée dans la même direction. Si les rideaux de balayage se bloquent, ouvrez le dôme et ajustez-les. Si la lame frotte contre l’écran, suivez les instructions d’ajustement des pages 6 à 7.

372c8542545713f7fc6b6faa8c14c634

ÉTAPE 5

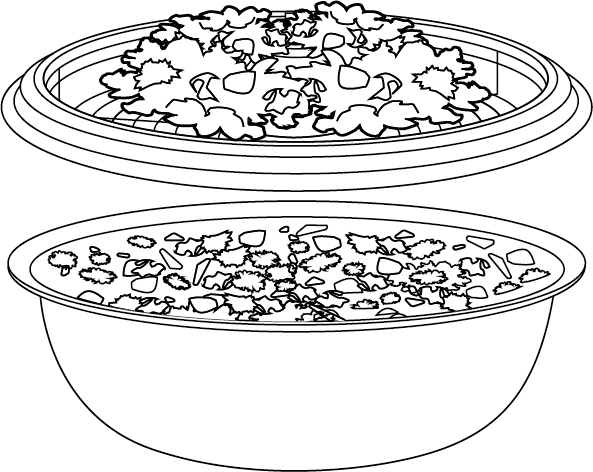

Arrêtez de tourner une fois terminé. Ouvrez le dôme et collectez les bourgeons ou les feuilles taillés de l’écran.

Manipulez avec soin et portez des gants appropriés lors de la collecte.

d994ba3bec75ca0da8422c160b359eaf

ÉTAPE 6

Utilisez les ciseaux en U inclus pour effectuer une taille fine si nécessaire.

25652e645d7c998eeddf70519b4febaf

Entretien

NETTOYAGE

Il est recommandé de nettoyer les principaux composants de ce produit après chaque utilisation ou régulièrement.

ÉTAPE 1

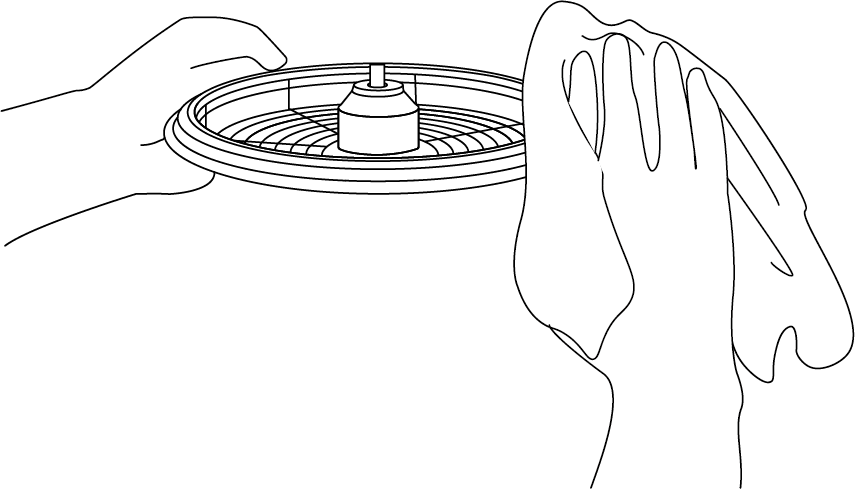

Retirez la lame en suivant les instructions de la page 6. Utilisez un chiffon humide pour nettoyer et éliminer tout résidu collant de la lame, des rideaux de balayage, de l’écran, du dôme et du conteneur.

3d67aa4332b7ec67ffe7deaf331d2df7

ÉTAPE 2

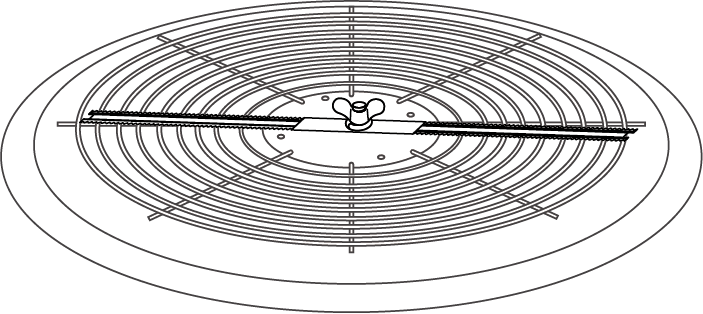

Réinstallez la lame sur l’écran en suivant les instructions de la page 7. Assurez-vous que la lame nettoyée et les autres pièces sont complètement sèches avant la prochaine session de taille.

d9baf7d96f5037580257a2b9e6b2f20c
